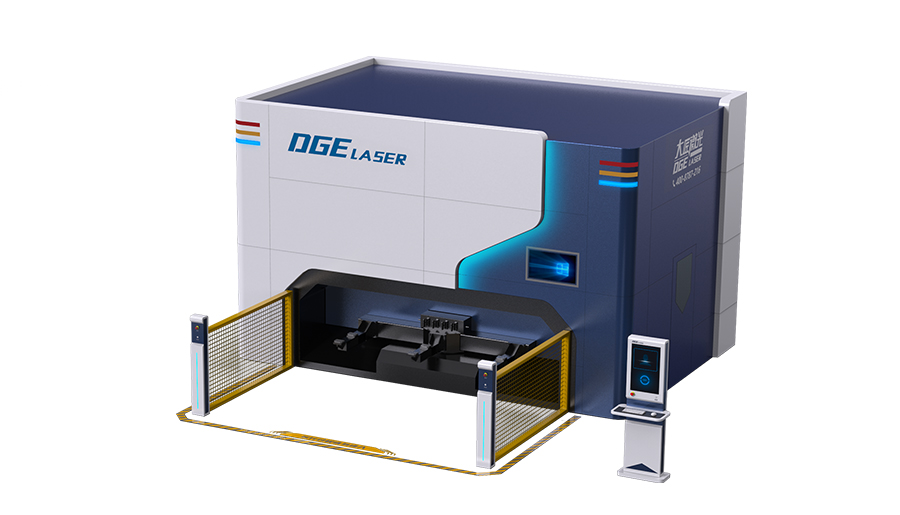

三维五轴激光切割机

这是一款专为汽车热成型部件研发的三维激光切割机,它是大匠激光结合多年激光装备制造经验和汽车行业应用案例积累自主研发的一款全新设备。主要解决汽车热成型部件切孔和修边问题,用该设备切割经济高效,长期稳定且拥有卓越的加工质量。

  • 三维五轴激光切割机:汽车热成型部件切割的理想解决方案



    高稳定性的机械结构:设备采用龙门结构设计安装,焊接钢制床身,保证整体设备极佳的刚性和稳定性。

    一流的动态性能:X轴采用进口品牌双电机伺服同步驱动,Z轴采用航空铸铝材质,确保设备可以高速高精稳定运行。

    智能的数控系统:该系统具有超强的运算能力和一目了然的人机交互界面,使得切割程序生成调试变得简单便捷。

    卓越的切割工艺:得益于完全自主研发的切割头,具有超高的动态性能和运行精度,保证保高质量切割。

    更高产能批量生产:配有旋转工作台实现半自动化,可最大程度地提高加工效率,缩短生产周期。

    结构紧凑节省空间:该设备结构紧凑,布局优化,占地面积非常小,可以根据生产车间布置多台设备。

    绿色环保安全可靠:绿色环保安全设计理念,内部安装全方位除尘设施确保加工环境整洁,外围标配安全光幕和门禁感应系统,确保操作人员安全。




    64cb3ec3b7025 拷贝.jpg


  • 项目

    D3030

    D3040

    行程

    X/Y/Z轴行程

    X:3000mm Y:1500mm Z:600mm

    X:4000mm Y:2500mm Z: 600mm

    C/B/W轴行程

    C:Nx360°B:±135°W: ±10mm

    C:Nx360°B:±135°W: ±10mm

    速度

    X/Y/Z最大定位速度

    100m/min

    100m/min

    C/B轴最大定位速度

    90r/min

    90r/min

    X/Y/Z最大加速度

    1.0G

    1.0G

    C/B轴最大加速度

    90rad/s²

    90rad/s²

    精度

    X/Y/Z定位精度

    ±0.03mm

    ±0.05mm

    X/Y/Z重复定位精度

    ±0.02mm

    ±0.03mm

    C/B轴定位精度

    ±0.015°

    ±0.015°

    C/B轴重复定位精度

    ±0.005°

    ±0.005°

    旋转工作台

    直径

    4000mm

    5000mm

    单侧最大承重

    400kg

    450KG

    单次变位时间

    ≤2.5s

    ≤2.5s

    激光器功率

    3000W

    3000W
